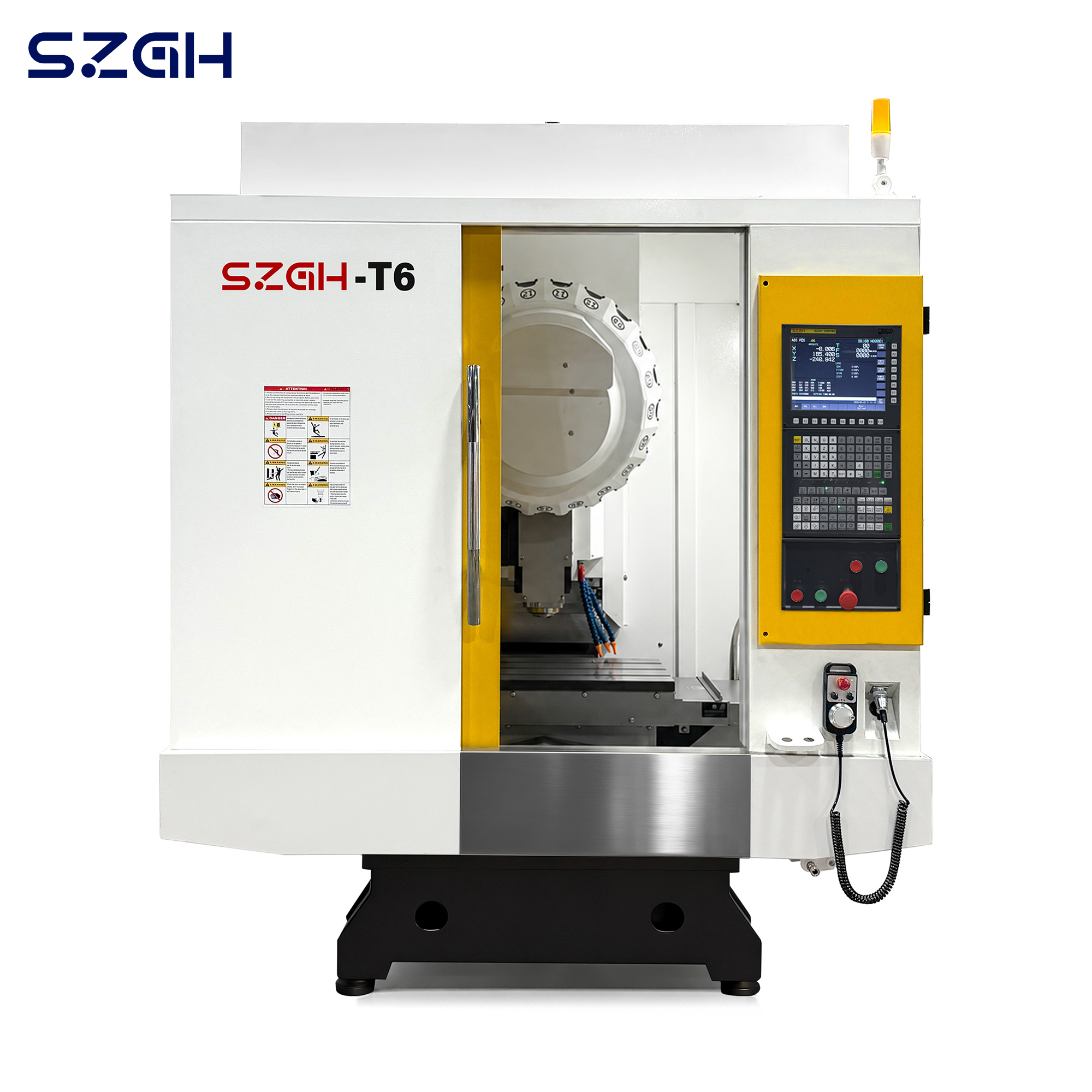

Máquina de taladrado y roscado SZGH-T6 – Centro de mecanizado de precisión de alta rigidez

Proyecto		SZGH-T6
Carrera de la Máquina	Carrera del eje X	600 mm
	Carrera del eje Y	400 mm
	Carrera del eje Z	330 mm
	Distancia desde la nariz del husillo hasta la superficie de la mesa de trabajo	120-450 mm
	Distancia desde el centro del husillo hasta la columna	493 mm
Mesa de Trabajo	Dimensión de la mesa	700×420 mm
	Ranura en T	14T (apertura superior 14mm, ancho inferior 24mm, equipada con tornillos M12)
	Capacidad máxima de carga de la mesa	400 kg
Husillo	Cono del husillo	BT30/100
	Velocidad máxima del husillo	20,000 rpm
	Modo de accionamiento	Directo
	Potencia principal del husillo (KW)	5.5 kW
Ejes de Avance	Método de transmisión del eje X	Tipo directo
	Método de transmisión del eje Y	Tipo directo
	Método de transmisión del eje Z	Tipo directo
	Método de contrapeso del eje Z	Sistema de freno servo
	Velocidad de corte de tres ejes	1-12000 mm/min
	Velocidad rápida de tres ejes	40 m/min
Guías Lineales	Especificación de guía lineal del eje X	HIWIN HGH30 P Grado de Precisión
	Especificación de guía del eje Y	HIWIN HGH30 P Grado de Precisión
	Especificación de guía lineal del eje Z	HIWIN HGH30 P Grado de Precisión
	Precisión de posicionamiento láser de tres ejes	VDI(3441) mm ±0.005/300
	Precisión de posicionamiento repetitivo láser	VDI(3441) mm ±0.003
Información General	Presión de aire requerida	2.5 kgf/cm²
	Peso de la máquina	3000 KG
	Espacio requerido	1900*2300*2400 mm

Ventajas del Producto

🔧 1. Diseño Estructural de Alta Rigidez

• Fundiciones de arena de resina de alta calidad GB300 con tratamiento de templado, envejecimiento por vibración y envejecimiento natural, eliminando completamente la tensión interna y evitando deformaciones a largo plazo.
• La base integral extra ancha, la columna tipo caja y el cabezal reforzado con nervaduras proporcionan una excelente rigidez torsional y estabilidad durante el mecanizado pesado.

⚙️ 2. Sistema de Alimentación de Alta Precisión

• Los tres ejes utilizan husillos de bolas de precisión grado C3 de Taiwan HIWIN (X/Y: R28-16, Z: R32-16), garantizando precisión de posicionamiento y repetibilidad.
• Guías lineales de rodillos sobredimensionadas fabricadas en Taiwan con múltiples bloques por eje, ofreciendo alta capacidad de carga, movimiento suave y evitando el fenómeno de deslizamiento irregular.

🔄 3. Husillo de Alta Velocidad y Estabilidad

• Husillo de accionamiento directo BT30 de Taiwan Dayue con velocidad máxima de 20,000 rpm, proporcionando un funcionamiento estable y un mecanizado eficiente.

🧹 4. Mantenimiento Limpio y Fácil de Usar

• El sistema integrado de separación aceite-agua evita el deterioro del refrigerante.
• El diseño de descarga de virutas inclinada y tuberías ocultas garantiza una evacuación eficiente de virutas, evita fugas y contaminación, manteniendo la máquina limpia y facilitando el mantenimiento.

🔧 5. Cambio Automático de Herramientas de Alta Eficiencia

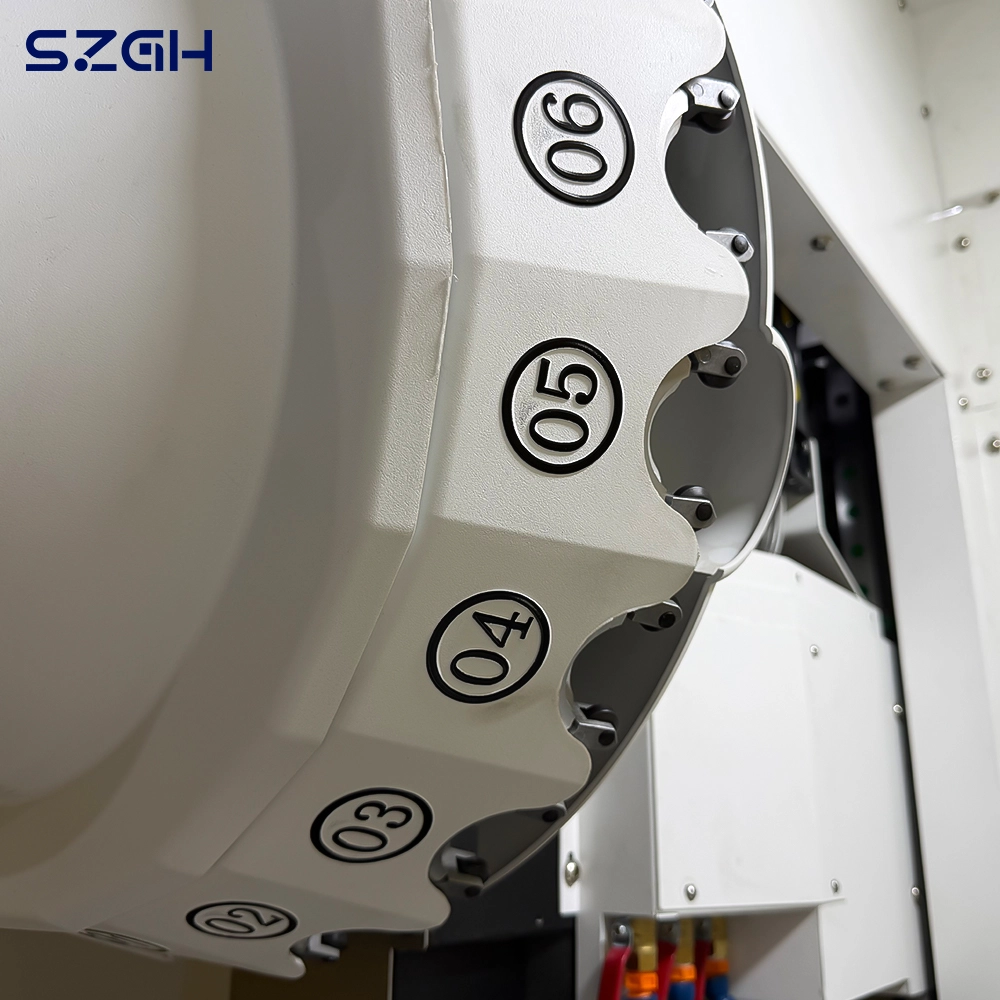

• Magazine de herramientas servo de 21 estaciones (tipo paraguas) estándar, proporcionando cambios rápidos, alta confiabilidad y ciclos de mecanizado más eficientes.

🧊 6. Sistemas de Soporte Integral

• El sistema automático de lubricación centralizada (tipo desplazamiento positivo), refrigeración por aire/aceite del husillo y sistema de refrigeración del gabinete eléctrico garantizan una operación continua y estable durante largo tiempo.
• Los componentes eléctricos de alta calidad (por ejemplo, unidad triple AirTAC de Japón, relés Schneider de Francia, etc.) mejoran la confiabilidad eléctrica general.
