Cómo elegir el torno CNC adecuado para la fabricación de piezas metálicas?

Elegir un torno CNC es una inversión de producción a largo plazo. Aunque el precio de la máquina es un factor importante, no debe ser el único criterio al seleccionar el equipo. El torno CNC adecuado debe adaptarse al tamaño y material de la pieza, las operaciones de mecanizado requeridas, la precisión, el rendimiento del husillo y las necesidades de producción futuras.

Si la capacidad de mecanizado es demasiado pequeña, la máquina puede limitar la producción e impedir que la fábrica procese determinadas piezas. Por otro lado, elegir una máquina con una capacidad excesiva puede aumentar la inversión inicial sin proporcionar una mejora correspondiente en la eficiencia de producción.

Esta guía explica los principales factores que deben tenerse en cuenta al seleccionar una máquina de torno CNC y cómo diferentes modelos de SZGH pueden adaptarse a las necesidades habituales de mecanizado de metales.

1. Comience con los requisitos de la pieza de trabajo

Al elegir un torno CNC, el primer paso es comprender claramente qué tipo de piezas debe procesar la máquina.

Antes de ponerse en contacto con un proveedor de tornos CNC, se recomienda preparar la siguiente información:

• Diámetro máximo de la pieza de trabajo

• Longitud máxima de mecanizado

• Diámetro de la barra

• Material de la pieza de trabajo

Por ejemplo, un fabricante que produce pequeños componentes de latón o aluminio a partir de material en barra tendrá requisitos muy diferentes a los de una fábrica que mecaniza ejes largos o componentes de acero inoxidable de mayor tamaño.

Por lo tanto, la máquina de torneado CNC debe seleccionarse de acuerdo con los mayores requisitos de producción reales, en lugar de utilizar simplemente las dimensiones promedio de las piezas actuales como criterio de selección.

2. Adapte el torno CNC a sus requisitos de producción

SZGH ofrece varias configuraciones de máquinas de torneado CNC para diferentes tamaños de piezas y aplicaciones de mecanizado.

Estas diferentes configuraciones permiten a los fabricantes seleccionar una máquina de acuerdo con sus necesidades reales de producción, en lugar de utilizar la misma configuración de torno CNC para todas las aplicaciones.

Para obtener más información sobre los modelos disponibles, consulte la gama de tornos CNC de SZGH.

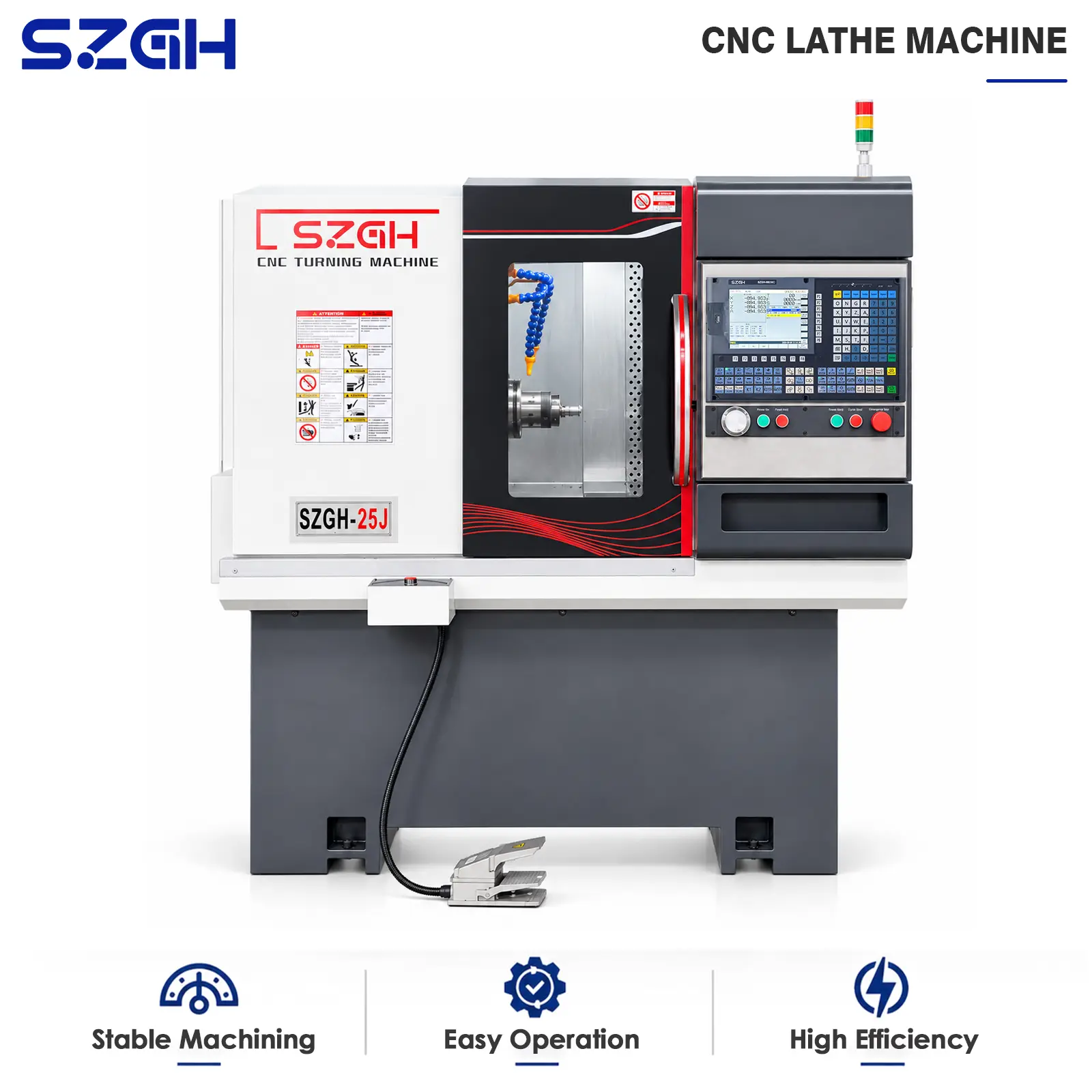

SZGH-25 para aplicaciones compactas de torneado CNC

El SZGH-25 está diseñado para mecanizar materiales en barra de hasta 25 mm. Utiliza una estructura de bancada inclinada de 30 grados, con un recorrido del eje X de 500 mm y un recorrido del eje Z de 180 mm.

La máquina está equipada de serie con un motor de husillo de 4 kW, con un husillo servo de 3,7 kW disponible como opción.

Para los fabricantes que producen grandes cantidades de componentes relativamente pequeños, un torno CNC compacto puede proporcionar una capacidad de mecanizado suficiente y, al mismo tiempo, evitar una inversión innecesaria en una máquina de mayor tamaño.

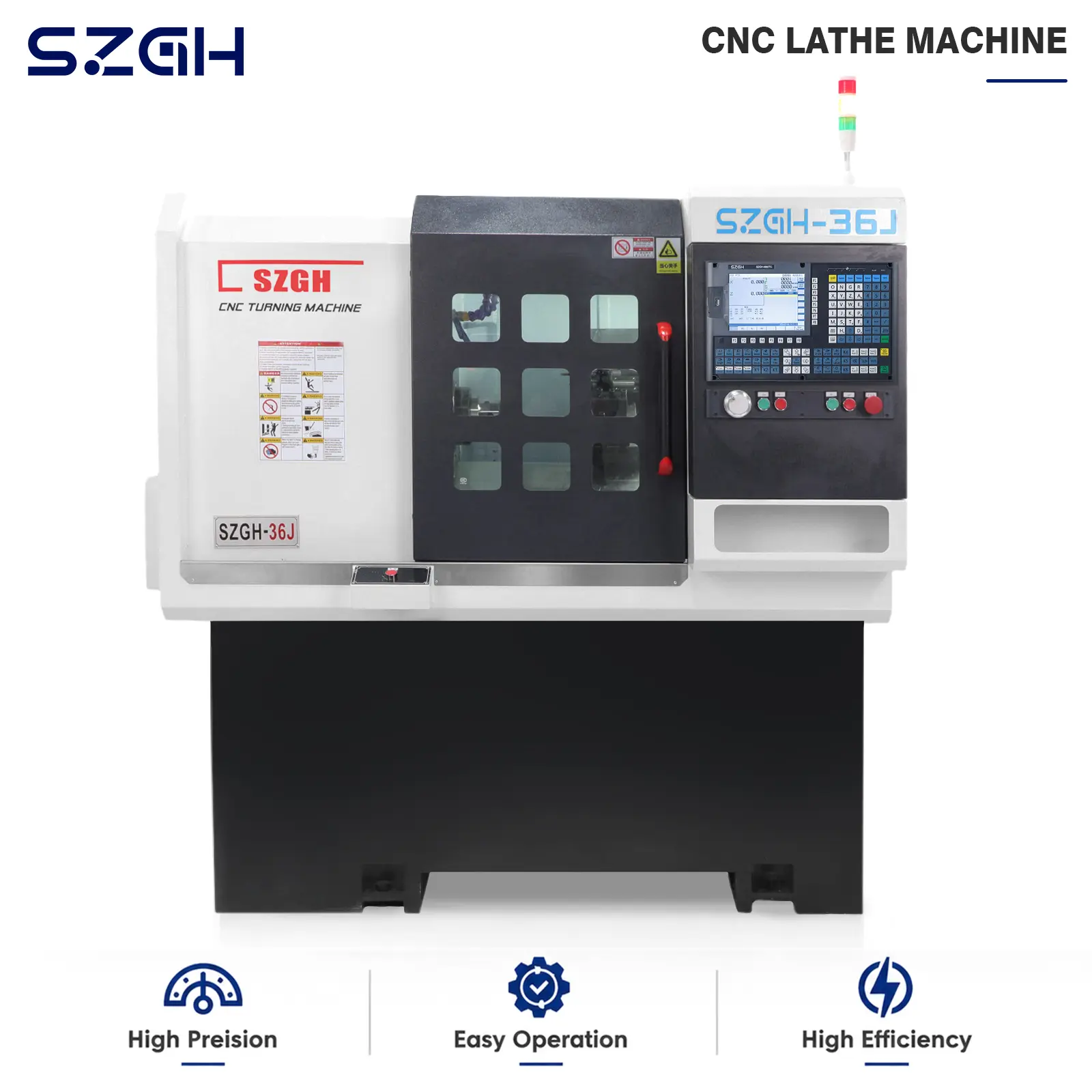

SZGH-36J para piezas de torneado pequeñas y medianas

El SZGH-36J aumenta la capacidad de procesamiento de barras hasta 35 mm, con un recorrido del eje X de 600 mm y un recorrido del eje Z de 240 mm.

La máquina utiliza de serie una configuración de husillo de 4 kW y también ofrece una opción de husillo servo.

Cuando una máquina de la clase de 25 mm no proporciona suficiente capacidad, pero no es necesaria una plataforma de torneado más grande de 45 mm, el SZGH-36J puede ofrecer una configuración intermedia adecuada.

También puede consultar el torno CNC SZGH-36J para obtener información adicional sobre el modelo.

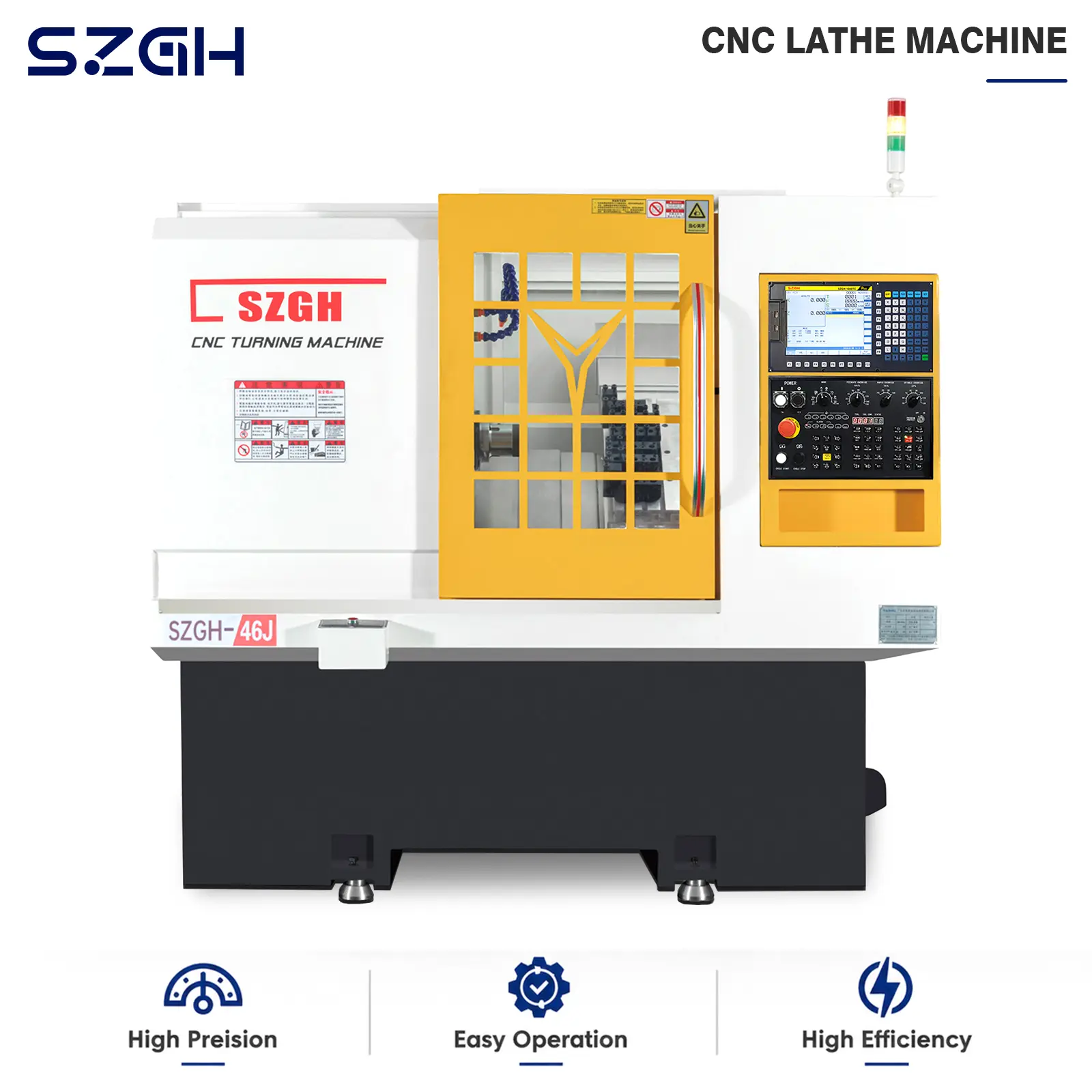

SZGH-46J para piezas de torneado más grandes y largas

Cuando la producción requiere trabajar con materiales en barra de mayor diámetro o piezas de mayor longitud, el SZGH-46J ofrece un rango de mecanizado más amplio.

El modelo admite materiales en barra de hasta 45 mm, con un recorrido aproximado del eje X de 1000 mm y un recorrido del eje Z de 370 mm. La máquina utiliza de serie un husillo de 5,5 kW y ofrece como opción un husillo servo de 7,5 kW.

Para los fabricantes que necesitan un rango de torneado más amplio, el torno CNC SZGH-46J proporciona información adicional sobre el producto.

3. Determine si necesita torneado y fresado

El proceso de mecanizado es otro factor importante al seleccionar un torno CNC.

Si una pieza requiere principalmente torneado, una máquina de torneado CNC convencional puede ser suficiente. Sin embargo, algunas piezas requieren operaciones adicionales después del torneado, como:

• Taladrado lateral

• Taladrado en la cara frontal

• Roscado

• Fresado de ranuras

• Fresado lateral

• Otras operaciones de fresado

Si estas operaciones se realizan en máquinas independientes, la pieza debe trasladarse y volver a sujetarse. Esto aumenta el tiempo de manipulación y genera otra posibilidad de errores de posicionamiento.

En estas aplicaciones, una máquina de torneado y fresado CNC puede combinar múltiples operaciones en una sola sujeción.

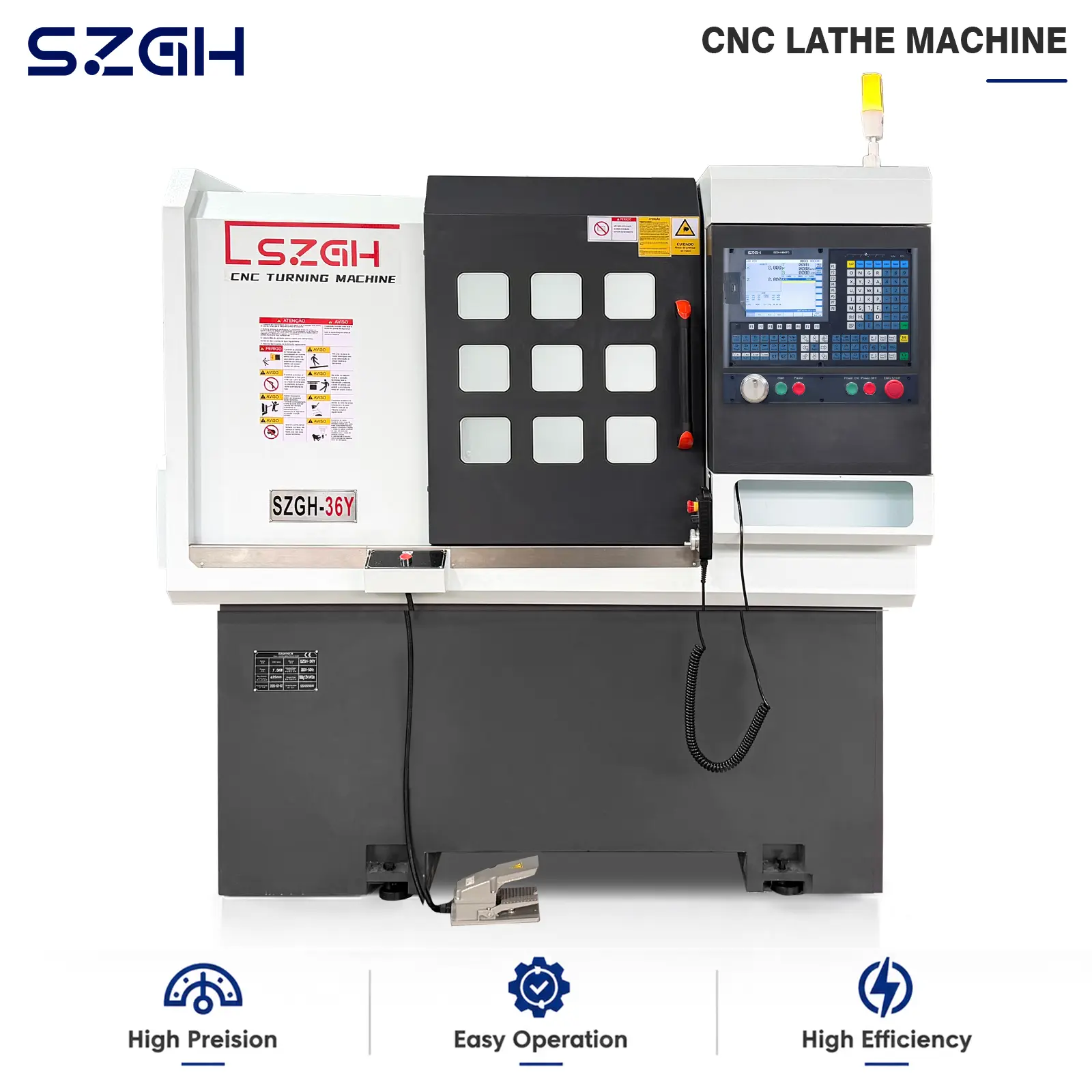

Máquina de torneado y fresado SZGH-36Y

El SZGH-36Y se basa en la plataforma del torno CNC SZGH-36 y añade cuatro cabezales motorizados laterales en el eje Y.

Esta configuración permite combinar el torneado con operaciones de taladrado lateral, roscado, mecanizado de ranuras y otras operaciones de mecanizado.

Puede ser útil cuando una pieza requiere mecanizado adicional en los laterales después del proceso principal de torneado.

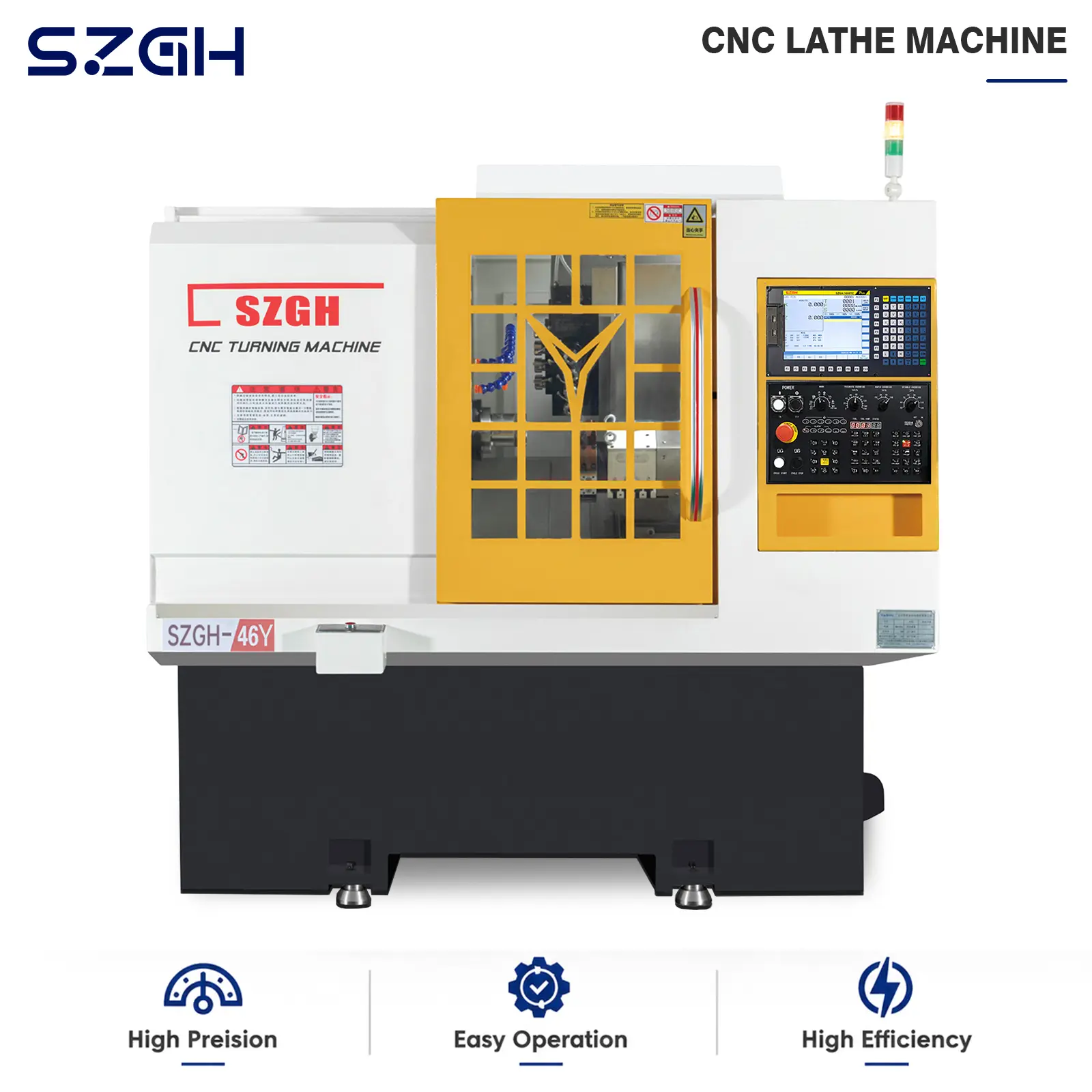

Máquina de torneado y fresado SZGH-46Y

Para componentes más complejos, el SZGH-46Y utiliza una configuración de 4 + 4 cabezales motorizados y una torreta servo de 8 estaciones.

Esta configuración permite combinar las operaciones de torneado, taladrado, roscado y fresado en una sola máquina.

Las posibles ventajas para la producción incluyen:

• Menos transferencias de las piezas de trabajo

• Menos configuraciones secundarias

• Menor manipulación manual

• Menor riesgo de errores de posicionamiento

• Mayor número de operaciones de mecanizado completadas en una sola máquina

Por lo tanto, al seleccionar una máquina, no solo se debe considerar el tamaño de la máquina, sino también cuántas operaciones de mecanizado requiere una sola pieza.

4. Considere la configuración del husillo y las herramientas

Después de determinar el tamaño de la pieza de trabajo y las operaciones de mecanizado, el siguiente paso es evaluar la configuración del husillo y las herramientas.

La configuración adecuada del husillo depende del material de la pieza de trabajo, las condiciones de corte, el control de velocidad requerido, los requisitos de par y el proceso de producción.

Una mayor potencia del husillo no es automáticamente mejor para todas las aplicaciones. El husillo debe seleccionarse de acuerdo con el proceso de corte real.

Por ejemplo, los requisitos del husillo para el mecanizado de aluminio pueden ser diferentes de los necesarios para el mecanizado de acero inoxidable. También deben considerarse el diámetro de la herramienta, la profundidad de corte, la velocidad de avance y el acabado superficial.

5. Considere los requisitos de producción futuros

Un torno CNC normalmente se utiliza durante muchos años, por lo que la selección de la máquina no debe centrarse únicamente en los requisitos de producción actuales.

Por ejemplo, si las piezas actuales utilizan material en barra de 28 mm, pero los productos futuros pueden requerir material en barra de 35 mm, seleccionar una máquina de la clase de 36 mm puede proporcionar una mayor flexibilidad de producción.

Sin embargo, una capacidad excesiva de la máquina también puede aumentar la inversión inicial. Si la fábrica produce principalmente componentes pequeños, una máquina de torneado CNC mucho más grande no necesariamente mejorará la eficiencia de producción.

Una selección práctica debe equilibrar:

Requisitos de la pieza de trabajo + proceso de mecanizado + configuración de la máquina + flexibilidad para la producción futura

Este enfoque ayuda a los fabricantes a evitar tanto una capacidad de máquina insuficiente como una inversión innecesaria.

6. Prepare la información técnica antes de solicitar una cotización

Proporcionar información técnica detallada puede hacer que el proceso de selección de la máquina sea mucho más preciso.

Antes de ponerse en contacto con un proveedor, prepare:

Información de la pieza de trabajo

• Planos de la pieza

• Material

• Diámetro máximo

• Longitud máxima

• Diámetro de la barra

• Peso de la pieza de trabajo

Con esta información, el equipo de ingeniería del proveedor puede evaluar todo el proceso de mecanizado y recomendar una configuración adecuada de torno CNC.

7. Preguntas frecuentes

Q1: ¿Qué debo considerar primero al elegir un torno CNC?

Comience por la pieza de trabajo. El diámetro máximo, el tamaño de la barra, la longitud de mecanizado, el material, la tolerancia y las operaciones de mecanizado requeridas determinan la capacidad básica de la máquina.

Q2: ¿Qué torno CNC es adecuado para piezas de material en barra de pequeño diámetro?

El SZGH-25 admite materiales en barra de hasta 25 mm, mientras que el SZGH-36J admite materiales en barra de hasta 35 mm. La elección adecuada depende del rango de producción real.

Q3: ¿Cuándo debo elegir una máquina de torneado y fresado?

Se debe considerar una máquina de torneado y fresado cuando un componente requiere torneado junto con taladrado, roscado, fresado de ranuras u otras operaciones de mecanizado laterales o en la cara frontal.

8. Conclusión

Elegir el torno CNC adecuado requiere más que comparar los precios de las máquinas. Las dimensiones de la pieza de trabajo, la capacidad para material en barra, las operaciones de mecanizado, la configuración del husillo, las herramientas, la precisión y los requisitos de producción futuros influyen en la configuración final de la máquina.

Para componentes pequeños de material en barra, el SZGH-25 proporciona una solución compacta de torneado CNC. Para una gama más amplia de componentes pequeños y medianos, el SZGH-36J ofrece una mayor capacidad para material en barra. Para aplicaciones de torneado de piezas más grandes o largas, el SZGH-46J ofrece un rango de mecanizado más amplio.

Cuando los componentes también requieren fresado, taladrado o roscado, las configuraciones de torneado y fresado SZGH-36Y y SZGH-46Y pueden ayudar a combinar más operaciones en una sola sujeción.

El punto de partida más importante para seleccionar un torno CNC es siempre la pieza de trabajo real y el proceso de mecanizado.

Al proporcionar los planos de las piezas y los requisitos detallados de producción, los fabricantes pueden identificar una configuración de máquina CNC que satisfaga las necesidades actuales de producción y, al mismo tiempo, permita una flexibilidad razonable para futuras aplicaciones.

9. Obtenga asistencia para seleccionar un torno CNC

Si está planeando comprar un torno CNC o reemplazar el equipo de torneado existente, prepare los planos de las piezas, el material y las dimensiones.

El equipo técnico de SZGH puede evaluar su aplicación y recomendar un torno CNC o una configuración de torneado y fresado adecuada.

También puede solicitar el catálogo más reciente de máquinas CNC de SZGH para comparar los modelos de máquinas y las configuraciones disponibles.
